IronCAD MultiPhysics
IronCAD Multiphysics /Basic
靜態結構熱傳線性分析
Stress
(結構應力分析)
Thermal
(熱傳分析)
Thermal Stress
(熱固耦合應力分析)
Static/Steady-state
(線性靜態分析)
Modal Vibration Modes
(模態分析)
Elastic Isotropic
(等向彈性材料)
Thermal Isotropic
(等向熱傳材料)
Centrifugal/Rotating Systems
(離心力/旋轉系統分析)
Analysis Report
(分析報告)
Multiple CPU (over 2) and over 8 threads
(支援多CPU平行運算)
IronCAD Multiphysics /Advance
暫態非線性分析
IronCAD Multiphysics /Basic
加上以下功能
Dynamic/Transient
(非線性動態/暫態分析)
Buckling
(挫曲分析)
Non-linear/Large Deformation
(非線性/大變形分析)
Contact
(接觸分析)
Nonlinear Elastic/Anisotropic
(非線性彈性/菲等向材料)
Elasto-plastic/Orthotropic/Anisotropic
(彈塑性/等向性/非等向材料)
Hyperelastic Rubber/Foam
(超彈性橡膠/發泡材料)
IronCAD Multiphysics / Fluid
計算流體力學分析
IronCAD Multiphysics /Advance
加上以下功能
Fluid
(流體分析)
FSI
(流固耦合分析)
Spinning/Forced Fluid Rotation
(旋轉/強制流體旋轉)
分析範例
靜態/穩態分析：邊界條件和結果是恒定的

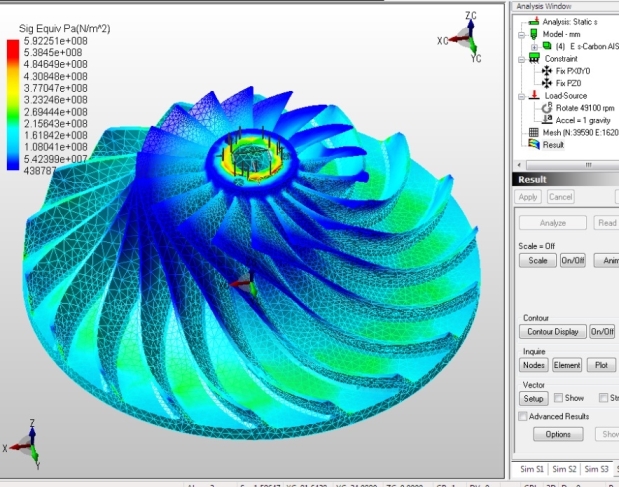

施加轉速約束的葉輪力學分析。葉輪旋轉的離心力造成結構應力。紅色區域應力集中，需謹慎對待。

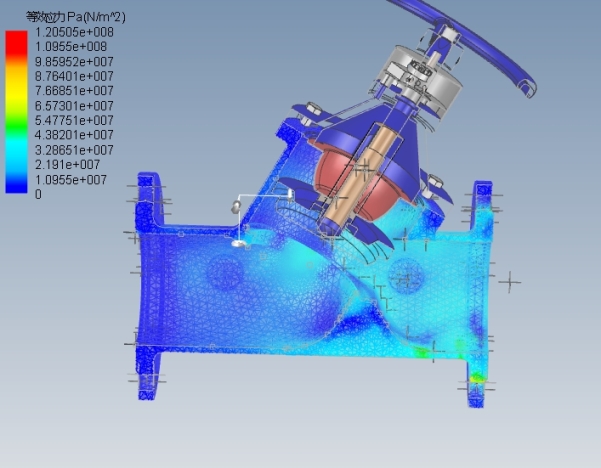

流體、結構應力耦合分析。水流產生的力施加在閥體形成應力分佈。 IRONCAD MULTIPHYSICS與市場上其他CAE工具不同，直接耦合流體、應力物理性，由此才能準確分析這類問題。
靜態/穩態分析：多物理性耦合分析

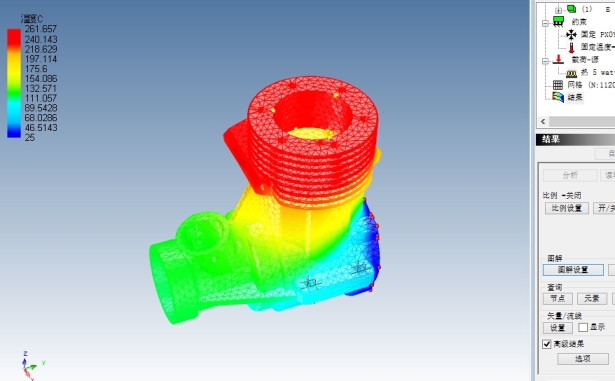

發動機，燃燒室溫度高，與車架連接處熱量被導走，溫度低，由此產生溫度分佈。

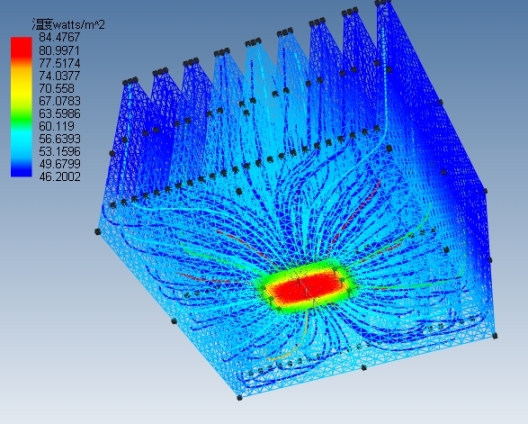

散熱片設計。圖中紅色為通電後正常工作的晶片，工作中產熱，因此顯示為紅色，溫度最高。與晶片相連結構為散熱片，熱根據圖中的流線導走，深藍色溫度最低。
靜態/穩態分析：也可使用多步命令看到系統達到穩態的過程

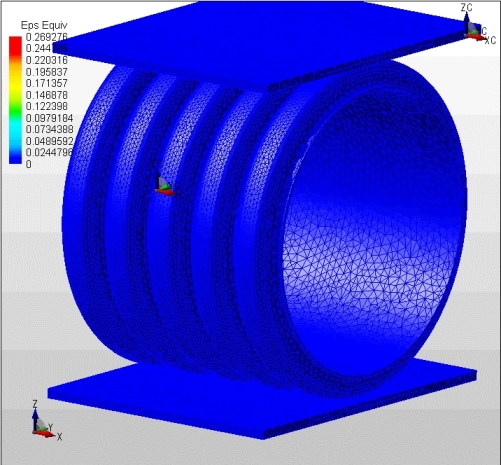

靜態分析也能進行分步分析。如右圖，靜態分析直接壓到低，這樣僅能看到圓柱最終被壓潰的結果。而使用分步命令後，上板逐漸下壓，我們能夠得到零件逐漸壓潰的過程。
對於這類大變形問題，分步計算更準。靜態分析的分佈分析，與動態分析相比，兩者都生成變形動畫，但是靜態分析多步分析不涉及速度，即預設壓的很慢。
動態/暫態分析：邊界條件和結果的大小可隨時間的變化而變化

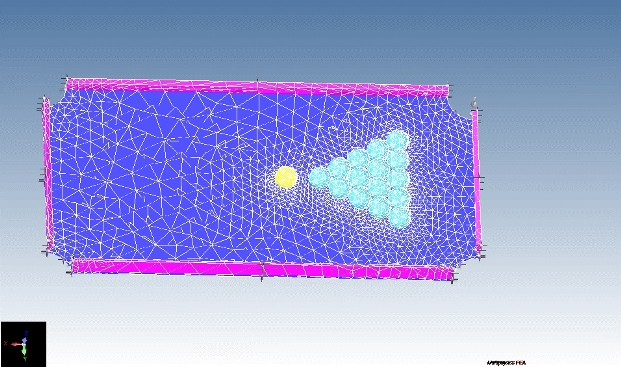

臺球分析涉及接觸、應力的動態分析。接觸分析在工程中應用非常廣泛，如組裝等，但一般不會有這麼複雜。我們用臺球例子證明 IRONCAD MULTIPHYSICS強大的接觸分析能力。

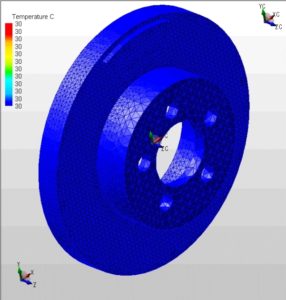

熱固耦合分析。剎車片摩擦生熱。
動態/暫態分析：接觸組裝分析

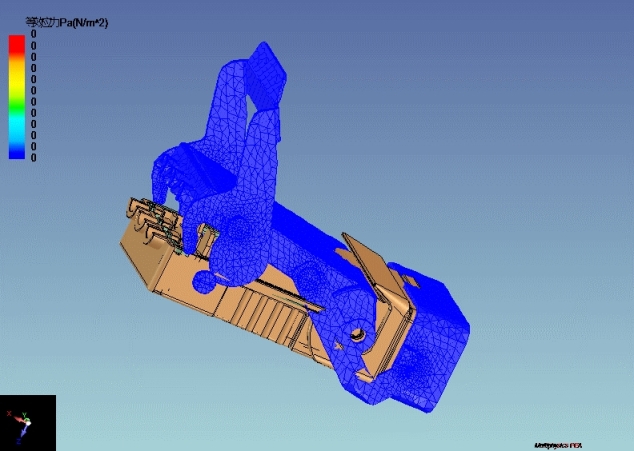

醫用鎖扣鎖死過程分析。

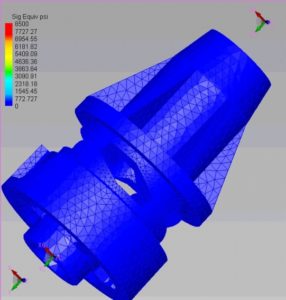

離合器工作過程模擬，可看到複雜應力分佈變化。
動態/暫態分析：邊界條件和結果的大小可隨時間的變化而變化

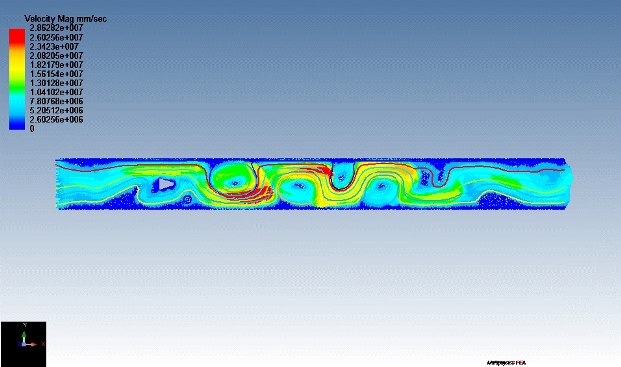

二維流體動態分析。流體在通過梯形結構後產生渦流，渦流產生頻率與流速相關，通過計數渦流頻率可以求出流量。

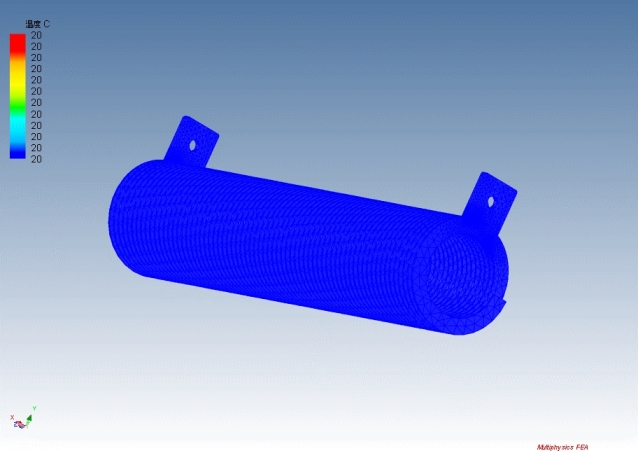

電熱模擬。通電後產生焦耳熱
動態/暫態分析：非線性材料
（塑性、摩爾庫倫、超彈性、各向異性、材料性質還可隨變數變化）

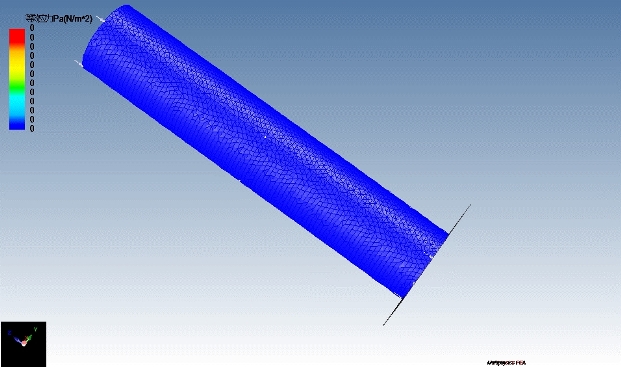

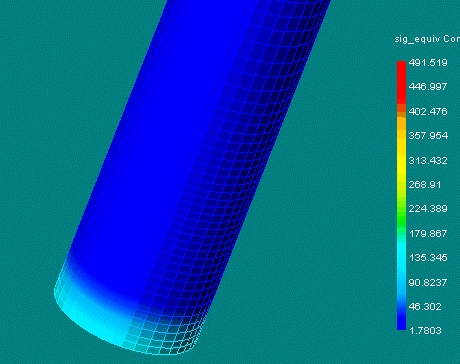

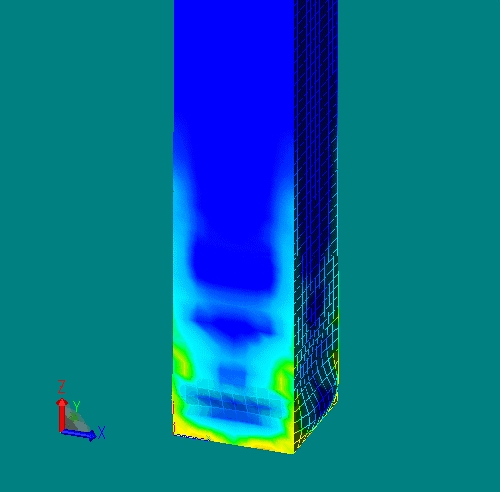

金屬棒以一定速度撞擊到硬墻上，金屬棒發生塑性變形，端部半徑增加而金屬棒長度減少。因為涉及塑性，這需要非線性材料功能計算。變形不大時的彈性區發生彈性變形，是線性材料性質。

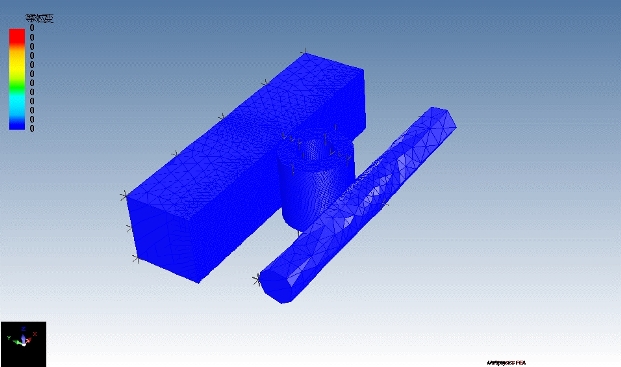

金屬棒壓扁橡膠的模擬。橡膠是特殊的不可壓縮材料，也需非線性材料功能
動態/暫態分析：非線性材料
（塑性、摩爾庫倫、超彈性、非等向異性、材料性質還可隨變數變化）

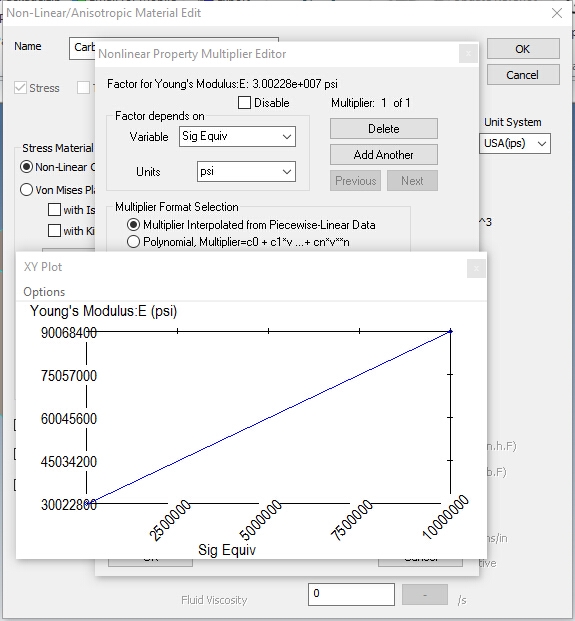

材料參數可以任意隨其他變量變化

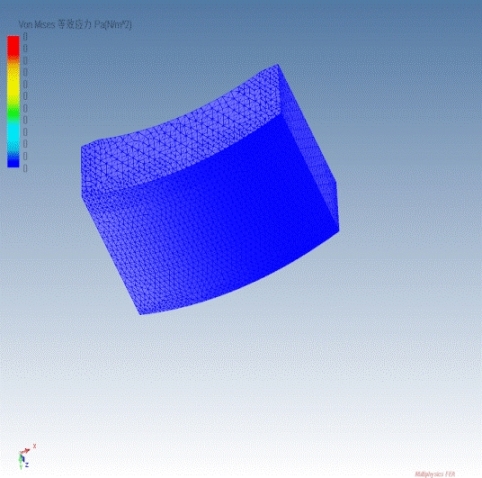

泥土材料性質，我們可以設置材料隨著壓緊質量密度、楊氏模數等是如何增加的

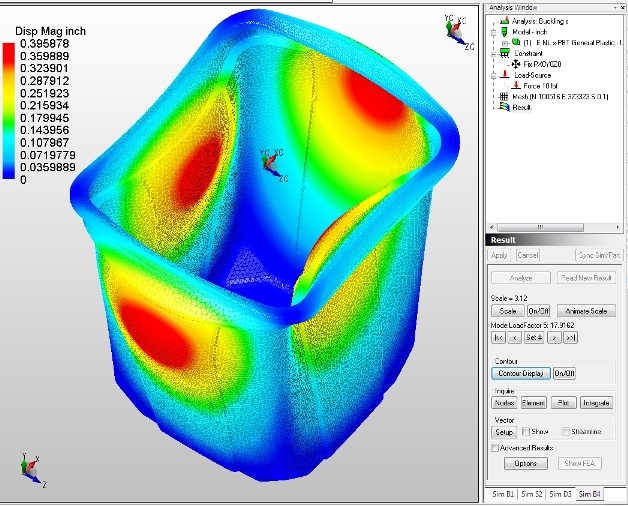

屈曲分析：計算有負荷的失穩屈曲模型

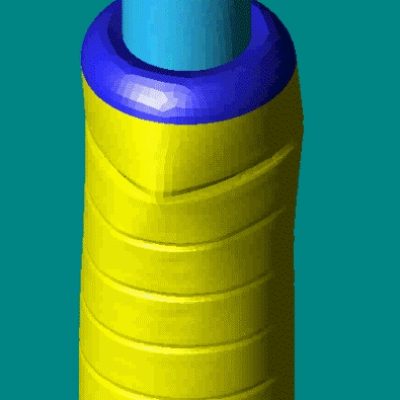

屈曲分析分析薄壁件縱向受力超過極限後發生橫向變形、失穩的現象。

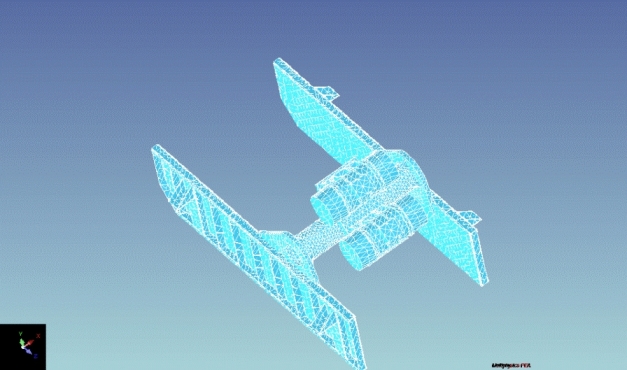

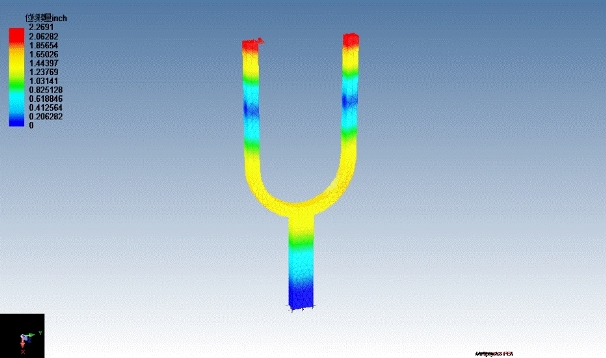

模態/振動模式分析：用於計算諧波共振模型的振型和頻率

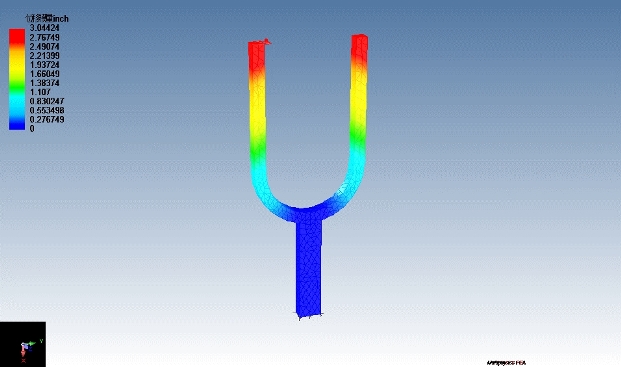

分析結構各階共振頻率、振型，判斷結構使用中環境裡的各頻率外力是否會造成零件大變形
