OrthoMake客製化矯正鞋墊(Insole)

踝足支架(AFO)設計及製造系統

客戶管理功能:提供建立及查詢客戶基本資料並整合腳型掃描資料及設計圖檔資料功能.

設計系統可讀取腳型資料:三維腳型掃描資料、腳掌拓印及二維腳型影像輪廓

整設計系統快速編修指令:腳掌內旋(pronation) , 腳掌外旋(supination) , 腳掌內翻(varus) , 腳掌外翻(valgus) , 蹠關節(Metartasal)及足弓(arch)等專用指令

設計系統資料庫:內建鞋墊 , 自體感知墊(Proprioceptive model)及壓力緩衝墊資料庫 ,使用者自定義資料庫

足設計系統提供踝足支架(AFO)設計功能指令 , 使用者可視需求建構踝足支架(AFO)模型

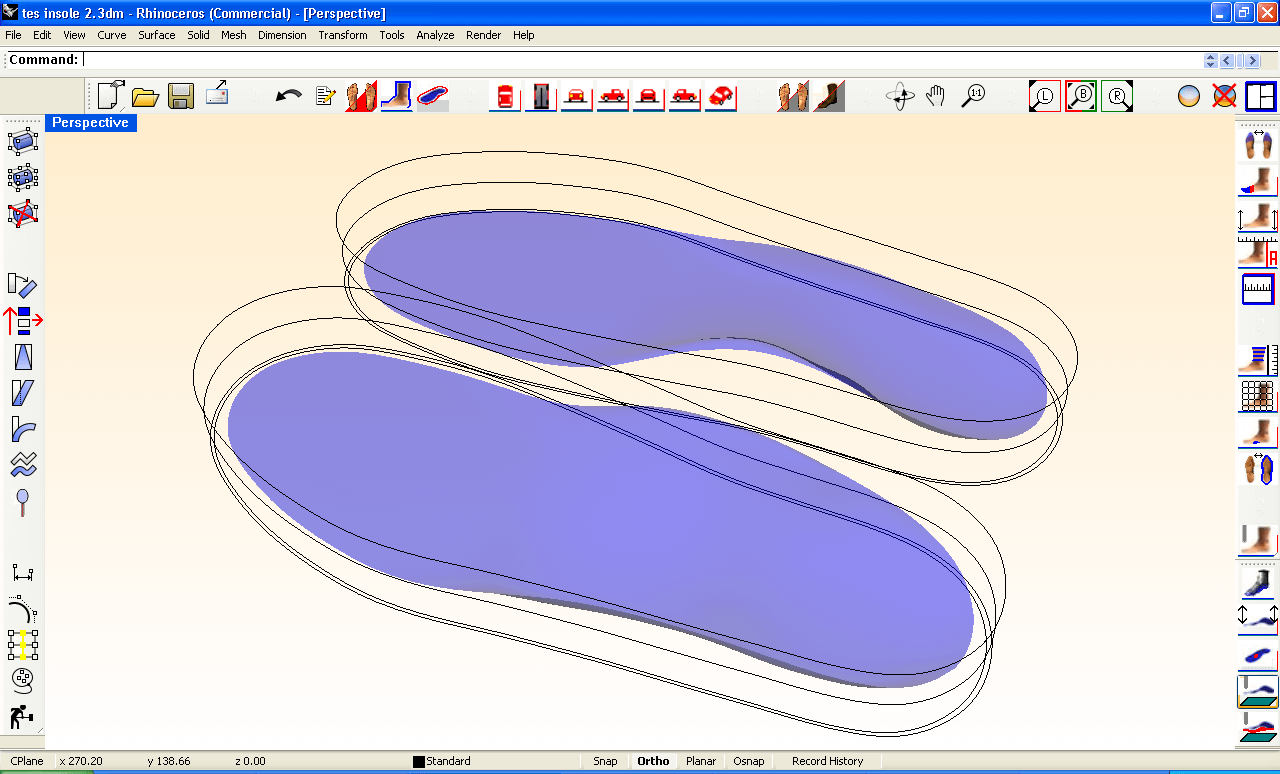

FootMill CAD/CAM系統於同一工作視窗環境下 , 且不須轉出圖檔即可做加工路徑規劃

FootMill CAM 系統提供工法知識庫(KnowledgeBase) , 使用者可記錄知識經驗法則 , 新手要載入知識庫檔案即可套用所有加工條件(包含使用工法 , 刀具及速度)

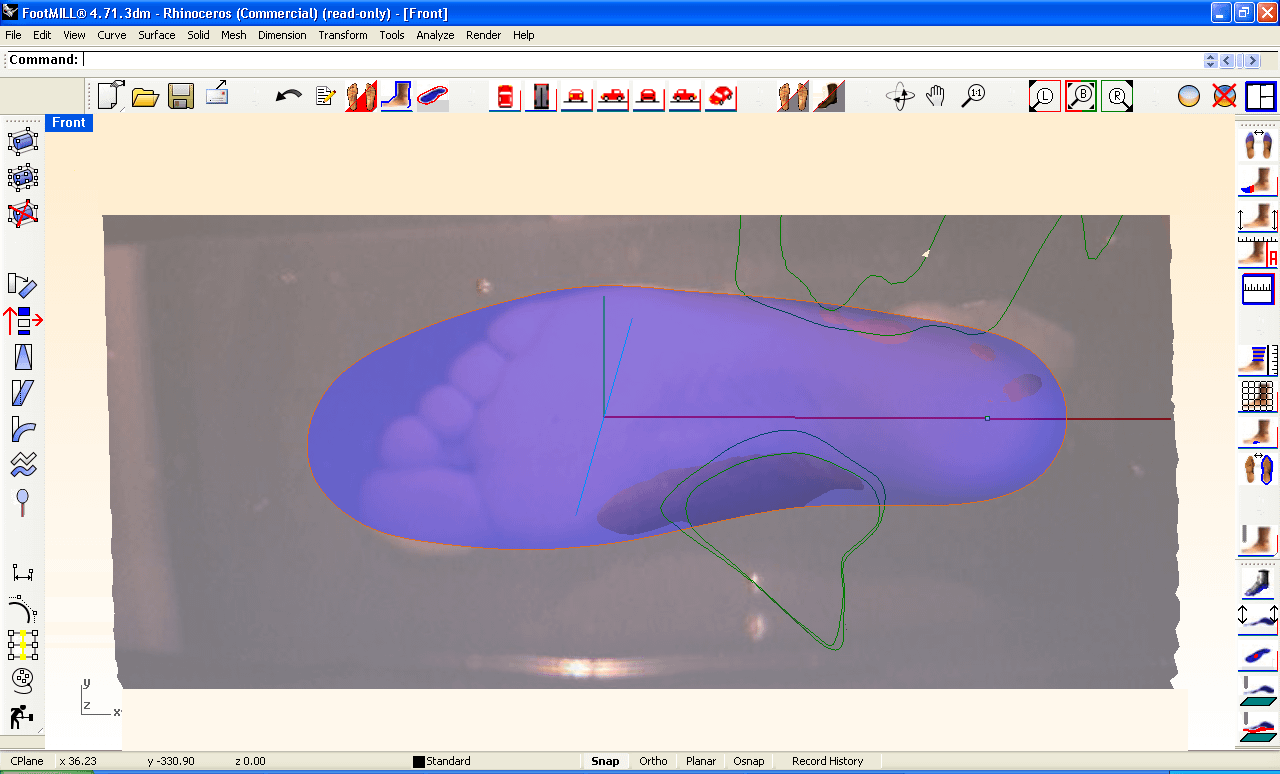

FootMill 整合掃描器

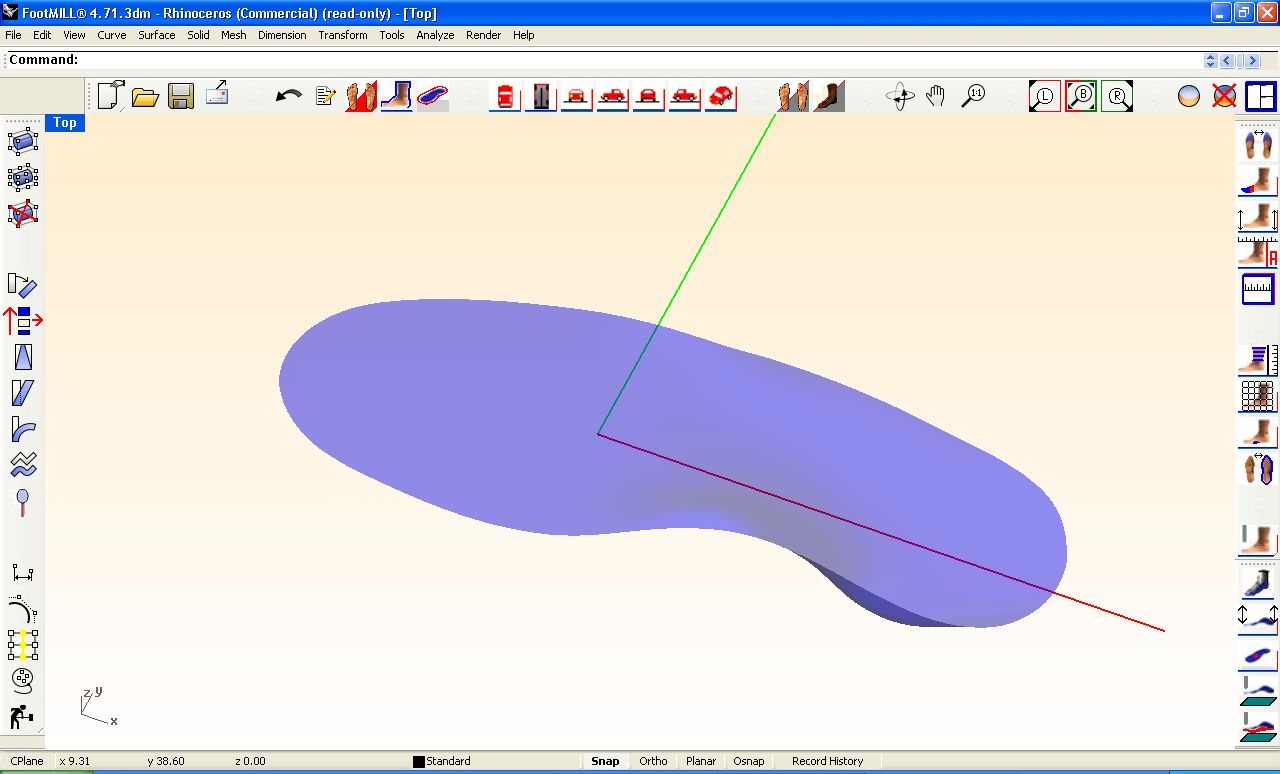

FootMill 自動轉換掃描資料成為鞋墊模型

FootMill CAM 產生NC 碼

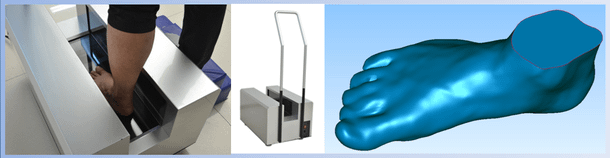

Fscan LSF-350 固定式足型專用掃描器

系統為非接觸式雷掃描,可掃描範圍 350mm(L)x170mm(W)x150mm(H)

掃描器裝置8個雷射頭且完全密封 , 可達到掃描無死角及不受外界光線干擾

掃描器具備不須校正的功能(No need calibration)

可輸出 STL , OBJ 及ASCII 檔案

掃描精度達到1mm的精準度

掃描器重量於23公斤左右 , 方便搬運需求

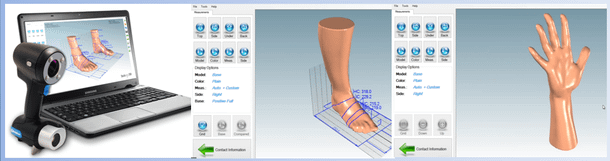

Bodyscan orthotics 手持式輔具專用掃描器

掃描器使用白光(White Light) , 可避免掃描頭部時對眼睛造成影響

掃描精度達到0.5mm的精準度

整合式掃描軟體可輸入檔案 (. STL , VRML , OBJ , PLY , AOP ) , 可輸出檔案 (STL , OBJ , PLY , AOP )

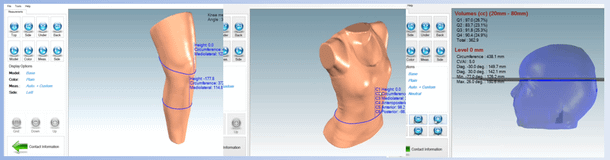

搭配整合輔具掃描專用軟體 , 專用軟體具備以下功能 :

1. 足部及腿部 (Foot / Leg) 掃描專用功能 : 矯正鞋墊 (Foot orthotics) , 踝足支架(AFO) ,膝踝支架(KAFO) , 膝關節矯正(Knee orthotics)

2. 手部 (Hand) 掃描專用功能 : 手部矯正(Hand orthotics)

3. 身軀 (Torso) 掃描專用功能 : 身體矯正(Torso orthotics)

4. 頭部 (Head) 掃描專用功能 : 頭部矯正(Cranials )

5. 肢體 (Limp) 掃描專用功能 : 義肢 (Prosthetics)
