Working Model 2D

全球最受歡迎的2D 機構運動模擬輔助工程軟體

支援的 2D 格式
• DXF 文件格式
功能和特性
• 物件類型:圓形,方形,多
邊形和平面
• 質量,密度,幾何形狀,質
心,轉動慣量,速度和角速
度,靜電電荷…等

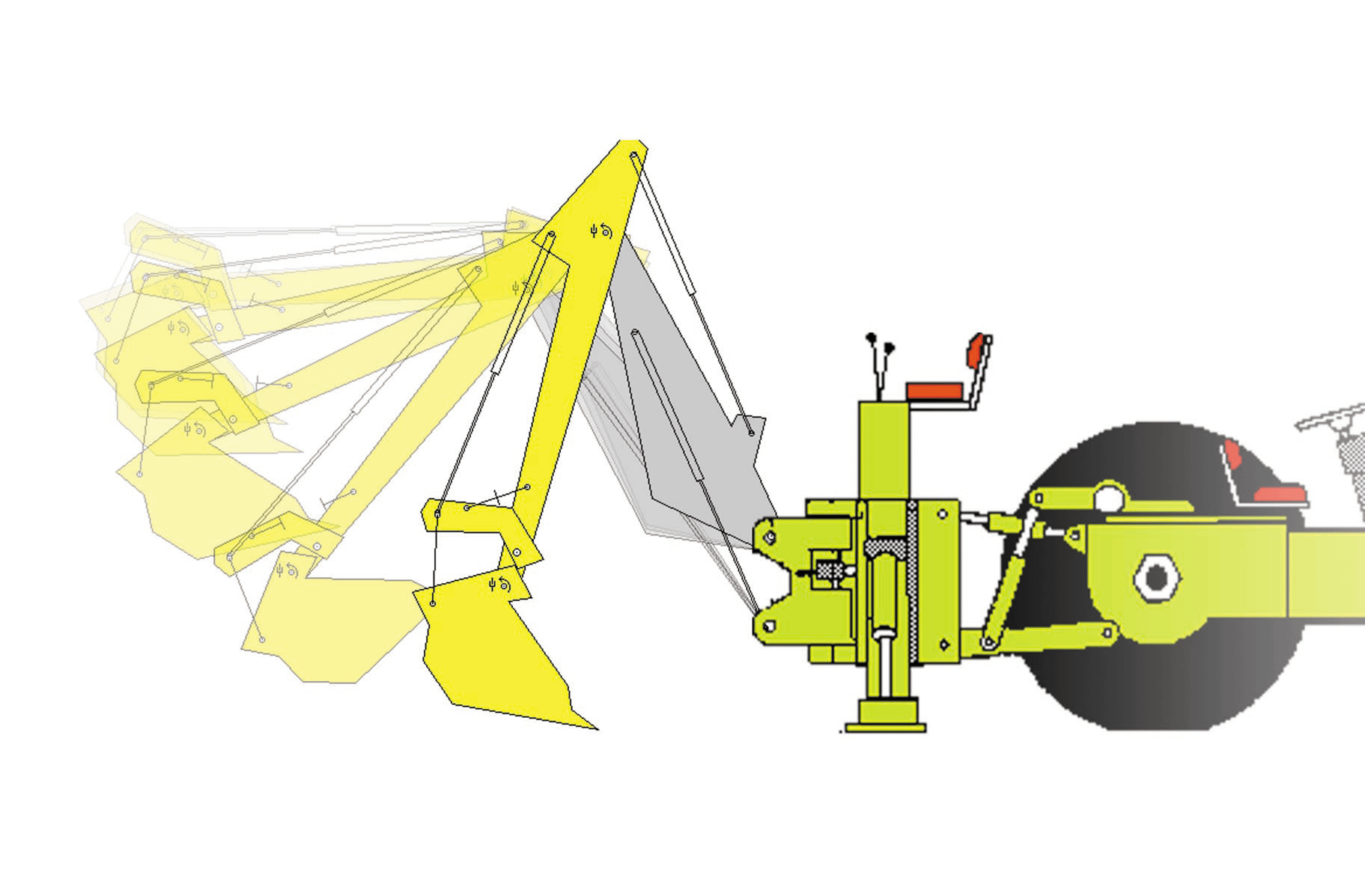

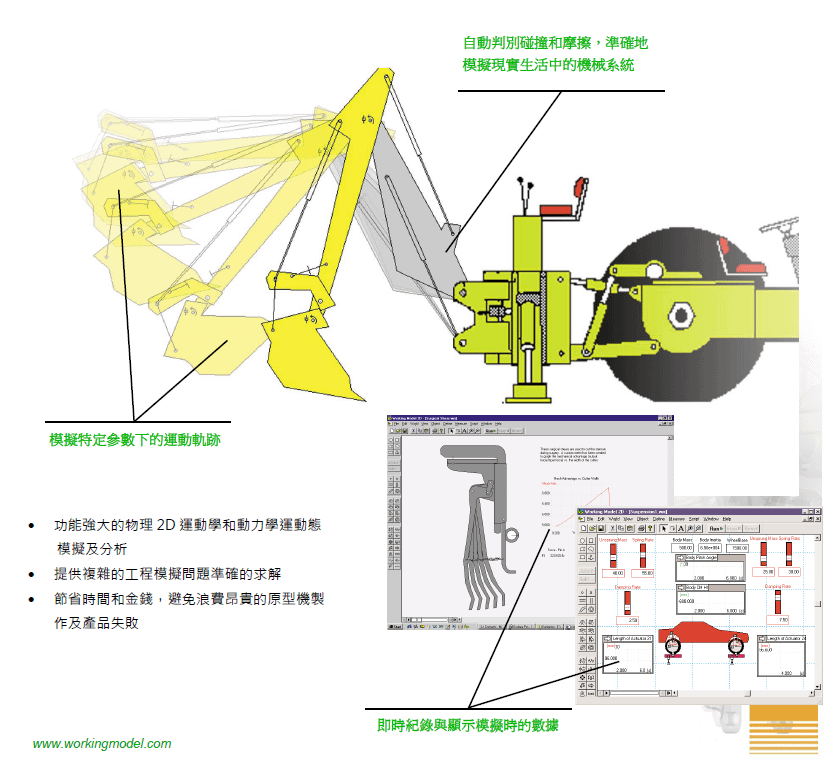

• 追蹤一個物體的運動路徑
• 自動檢測碰撞和反應
• 自動應用於靜態和動態摩擦
約束條件
• 阻力、硬度、插槽、鍵控插
槽、彎曲的插槽連接
• 杠杆、繩、滑輪和齒輪
• 線性和旋轉彈簧/減震裝置
運動驅動器
• 馬達
• 致動器
• 力
• 力矩
約束條件和驅動器可以使用數
字或公式,輸入於方程式編輯
器去定義,或是使用表格數
據。
系統的單位及規格
• 國際標轉單位SI、英語、
CGS和用戶自行定義

衡量的參數
• 位置
• 速度
• 加速度
• 動量
• 角動量
• 力和力矩
• 重力,靜電和空氣動力
• 動能,重力位能和動力

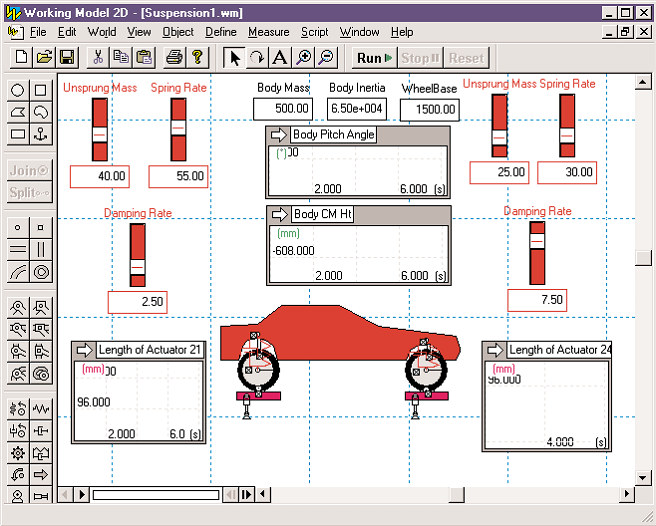

記錄和顯示模擬數據的實時圖
形和數字儀表。
模擬設定
• 運算、停止、重新設定、單
一步驟,更可以隨時暫停模
擬工作
• 控制模擬的準確性通過
修改集成和動畫步驟和配置
的公差。
• 可設定多種模擬狀態

互動式控制
• 可連接到Excel 和MATLAB
• 完整的“Visual Basic“風
格,可使用內建系統Script
• 選單和Script的選項
• “播放器”模式可自行創造

視覺化
• 追踪一個物體的運動路徑或
者其質心

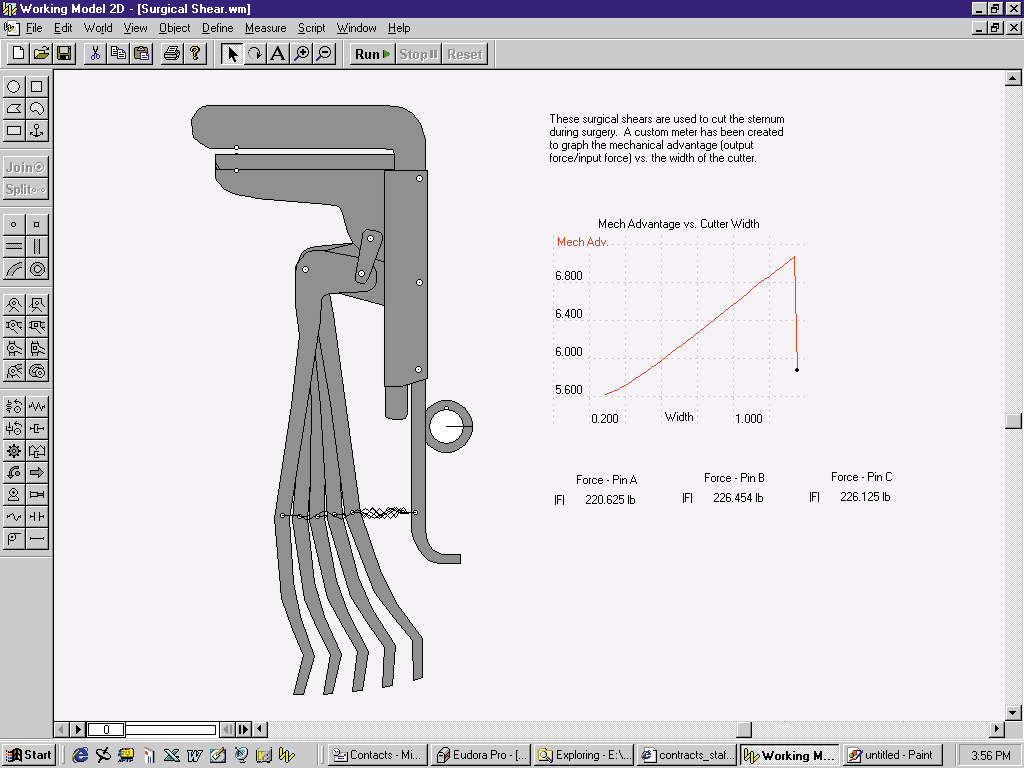

• 物體的圖表化
• 物體旋轉的圖像化
• 顯示系統質心
• 多個移動參考框架
內建Scripts 範本
• 最佳化
• 建立限制
• 文件範本
• 縮放程度
• 點與點之間距離的測量
• 多邊形翻轉
• 同時執行多個文件
• pin 摩擦
• Slot 摩擦
• Solt 阻尼器
• 柔性梁柱彎曲
• 剪力和彎曲力矩
輸出
• AVI 檔案的撥放
• 將模擬的測量數據轉為列表
示檔案
列印
• 將模擬及測量數據列印出來
列印
• 將模擬及測量數據列印出來
